PI双面镀铜膜与单面镀铜膜的性能对比及选型建议

在精密电子和高频通信的设计工作中，材料的选择往往决定了产品的性能上限。当项目涉及到柔性电路、电磁屏蔽或精密传感时，PI镀铜膜无疑是工程师们工具箱里的常客。然而，一个具体且关键的问题常常会摆在面前：究竟应该选择单面镀铜膜，还是双面镀铜膜？这并非一个简单的“二选一”问题，而是一个关乎设计目标、性能要求与成本控制的综合性决策。今天，我们就以一位技术伙伴的身份，一同深入剖析这两种材料的性能差异，并为您提供一套清晰的选型逻辑，帮助您在项目中做出最恰当的选择。

让我们来理解单面镀铜膜的本质您可以将其想象成一条功能明确的“单行道”。它以聚酰亚胺（PI）薄膜为基材，在一侧牢固地复合了一层铜箔。这种结构决定了它的核心优势在于其功能的“定向性”。铜箔面可以作为电路的导体、天线的辐射面，或者作为单侧的电磁屏蔽层；而另一侧的PI膜则提供了优良的电气绝缘、机械支撑和耐高温保护。这种设计非常适用于那些只需要在一侧进行电气操作或防护的场景，例如简单的柔性印刷电路板（FPC）、单面天线或仅需屏蔽特定方向干扰的传感器。它的结构相对简单，加工难度和成本也因此更具优势。

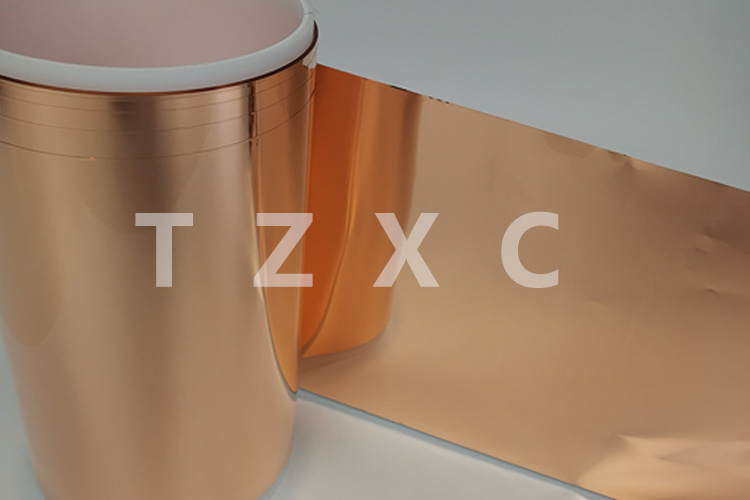

那么，与之相对的是双面镀铜膜，它更像是一座功能完备的“立交桥”。它在PI薄膜的两侧都复合了铜箔，形成了一个“铜-PI-铜”的三明治结构。这种结构的出现，是为了满足更为复杂和严苛的应用需求。双面的铜层使得电路设计可以在两个层面上进行，通过导孔（Via）实现层间互连，从而大大提高了布线密度和设计的灵活性，这是制造多层柔性电路的基础。同时，当两层铜箔都接地时，它们与中间的PI介质共同构成了一个类似法拉第笼的结构，能够提供远超单面镀铜膜的全方位电磁屏蔽效能，有效隔绝来自各个方向的电磁干扰（EMI/RFI），这对于高频、高速信号的处理至关重要。

这直接引出了它们在性能上的核心差异。在电性能方面，双面镀铜膜凭借其对称结构和接地层设计，能提供更稳定的阻抗控制和更低的信号串扰，是高速数字电路和高频射频电路的理想选择。在屏蔽效能上，双面镀铜膜实现了近乎360度的无死角防护，而单面镀铜膜则只能屏蔽来自铜箔侧的干扰，对另一侧的干扰则无能为力。然而，在机械加工和成本方面，单面镀铜膜则展现出其简洁的优势。由于只需处理一面，其蚀刻、层压等工艺流程更简单，良品率更容易控制，成本自然也更低。双面镀铜膜的对位精度要求更高，工艺更复杂，相应的制造成本也会更高。

在选型时我们建议您回归到需求的本质。如果您的产品是成本敏感型应用，电路结构简单，且只需要单侧的电气功能或定向屏蔽，那么单面镀铜膜无疑是性价比最高的选择。但如果您正在设计的是高频通信设备、精密医疗探头、航空航天电子系统等对信号完整性、布线密度和全方位电磁兼容性有极致要求的产品，那么双面镀铜膜所带来的性能提升，将完全值得您为其付出的额外成本。最终，这个选择并非优劣之分，而是在特定应用场景下，对性能、复杂度和成本三者进行权衡后的最优解。希望这次的梳理，能为您在下次面对这个选择时，提供一份清晰的决策依据。
