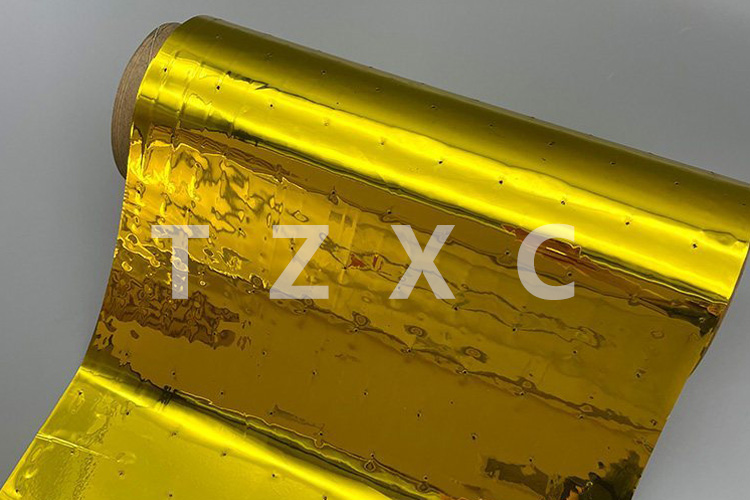

VMPI打孔膜在FPC覆盖膜应用中的高精度对位技术与孔径控制标准

在柔性电路板（FPC）的制造工艺链条中，覆盖膜的贴合质量直接决定了线路的绝缘性能与成品的可靠性。随着电子产品向轻薄化、高密度化方向发展，传统的机械加工已难以满足日益严苛的精度要求，VMPI打孔膜作为一种高性能的聚酰亚胺材料，其应用中的高精度对位技术与孔径控制标准，成为了FPC厂商提升良率、降低损耗的关键竞争点。对于B2B领域的采购与技术决策者来说，深入理解这两大核心要素，不仅是筛选合格供应商的依据，更是优化生产工艺、确保终端产品在严苛环境下稳定运行的基石。

在实际生产应用中，高精度对位技术是VMPI打孔膜面临的首要挑战。由于FPC基材在后续的加热压合过程中不可避免地会发生尺寸涨缩，如果覆盖膜上的开孔位置不能与焊盘实现微米级的精准对齐，就会导致露铜偏移甚至压板短路。高端的VMPI材料具备优异的尺寸稳定性，但真正决定对位精度的，往往是加工设备的光学系统与补偿算法。先进的生产线会利用CCD视觉系统自动抓取靶标，并结合不同批次材料的涨缩系数进行实时坐标校正，将层间对位精度控制在±0.05mm甚至更高等级。这种技术能力的差异，直接反映在HDI（高密度互连）板的线路密集区，只有做到精准对位，才能确保极细线路的完整覆盖，避免因对位偏差造成的电气性能隐患。

与此同时，孔径控制标准则是衡量VMPI打孔膜加工质量的另一把标尺。覆盖膜开孔的主要目的是暴露出需要焊接或连接的线路焊盘，因此孔径的大小必须遵循严格的“窗大比”和公差范围。如果孔径过小，焊盘无法完全露出，会导致焊接上锡困难，造成虚焊或连焊；如果孔径过大，则不仅削弱了绝缘保护，还可能在后续工序中导致阻焊油墨流入孔内。行业内通常要求孔径公差保持在±0.03mm以内，且孔壁必须光滑无毛刺。高质量的VMPI打孔膜在激光或模具冲切过程中，能够有效控制边缘碳化或材料变形，确保圆度达标，这对于自动光学检测（AOI）系统的识别以及SMT贴装的精度都有着至关重要的影响。

更深层次来看，VMPI材料的物理特性对这两项技术的实现起到了决定性支撑作用。与普通PI膜相比，专用的VMPI配方在保持高耐热性的同时，优化了材料的机械加工性能，使其在高频次的高速冲孔或激光打孔中，依然能够保持边缘平整，不产生粉尘或碎屑污染。这些微小的粉尘一旦附着在线路板上，往往是导致后续电化学迁移（ECM）和短路故障的元凶。因此，严格的孔径控制不仅仅是指尺寸的精准，还包括了对孔口质量的控制，即要求切口整齐、无分层、无溢胶，这需要材料厂商与加工厂之间进行深度的工艺配合，针对不同厚度的VMPI膜设定对应的激光能量或冲切模具间隙。

VMPI打孔膜在FPC覆盖膜中的应用，是一场关于材料科学与精密制造的协同考验。对于工业品领域的从业者而言，理解高精度对位技术与孔径控制标准，不应仅仅停留在参数指标的比对上，更应关注这些指标背后所代表的工艺稳定性和质量保障能力。选择一家能够在这两个方面提供高标准、一致性解决方案的合作伙伴，意味着在微电子制造的高端竞争中，你已经赢在了起跑线上，能够从容应对未来更加复杂的电路设计挑战，为客户提供更具竞争力的FPC终端产品。
