低轨卫星柔性太阳翼为什么必须用太空太阳能光伏抗原子氧膜封装

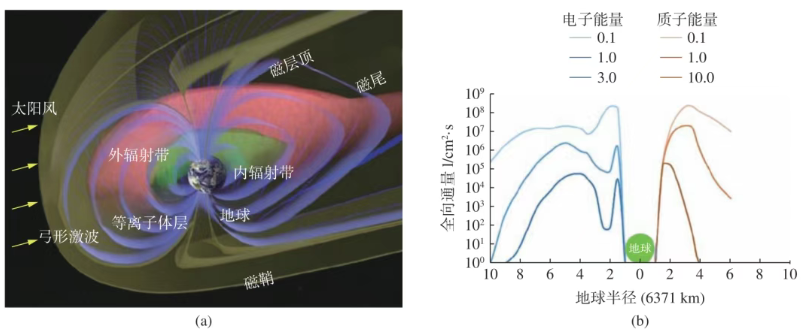

低轨卫星柔性太阳翼的选材会上，有人问过一个问题：聚酰亚胺用了这么多年，怎么到了低轨就不行了。答案不在材料本身，在轨道高度。200到700公里这个区间，残余大气被太阳紫外辐射解离成原子氧，通量能到10¹⁵ atoms/cm²·s，每个原子带着4到5电子伏特的动能撞上来。这个能量刚好卡在大多数有机高分子化学键的断裂阈值附近——C-C键约3.9 eV，C-N键约3.2 eV。聚酰亚胺分子链上的C-O和C-N键被原子氧直接氧化，表面粉化、质量损失、厚度往下掉，都是这么来的。

问题出在太阳翼的基材选择上。柔性太阳翼要用聚酰亚胺薄膜做基板或者覆盖层，这东西热稳定性、机械性能、介电性能都好，但原子氧剥蚀率是3.0×10⁻²⁴ cm³/atom。算一笔账，低轨15年的原子氧总剂量约7.83×10²⁶ 个/m²，按这个剥蚀率反推，需要大约2.4毫米厚的聚酰亚胺才能扛住。而实际太阳翼用的聚酰亚胺薄膜厚度只有50微米左右。差距不是一点半点，是差了将近五十倍。没有防护的聚酰亚胺基板在低轨跑三到六个月就开始出问题。

这就是为什么太空太阳能光伏抗原子氧膜封装不是“锦上添花”，是让柔性太阳翼活下来的前提。传统思路是镀无机涂层，SiO₂、Al₂O₃这类东西抗原子氧性能确实好，但无机涂层和柔性高分子基底之间的力学失配是绕不开的坑。涂层脆，基底软，弯折或者热循环的时候界面开裂、涂层脱落，脱落的碎片本身还会变成污染源。更麻烦的是缺陷处的“潜蚀”——哪怕涂层只有微米级的针孔或者划痕，原子氧顺着缺陷钻进去，在涂层下方横向侵蚀基底，形成空洞，涂层从下面被掏空，表面看着完好，里面已经烂了。

所以真正的技术分水岭不在“有没有涂层”，在封装层本身能不能在柔性、透明和抗原子氧之间同时成立。有研究把目光投向自防御型仿形玻璃（PMG），用硅树脂基体加玻璃微珠填料做封装。玻璃微珠在原子氧轰击下本身不降解，还能在表面形成保护性的氧化硅层，而硅树脂基体提供柔韧性，让整个封装层能跟着太阳翼卷曲展开。测试数据是，在2×10²¹ atoms/cm²的原子氧剂量下，PMG的剥蚀率只有Kapton的13%左右，光学性能几乎没有变化。另一个路线是POSS聚酰亚胺，把多面体低聚倍半硅氧烷引入聚酰亚胺分子链，原子氧打上去的时候表面原位形成多孔的SiOx钝化层，剥蚀率在4.1×10²¹ atoms/cm²剂量下能压到0.12×10⁻²⁴ cm³/atom。还有用FEP薄膜做载体、表面加防护涂层的方案，ESA的DEAR项目走的就是这条路，目标是在5年寿命末期仍然保持100W输出。

选封装方案的时候有个容易被忽略的指标：光学透过率保持能力。原子氧防护层如果本身发黄或者雾化，把光挡住了，电池效率直接掉。POSS聚酰亚胺的路线虽然抗原子氧数据漂亮，但原子氧暴露后表面形成的多孔SiOx网络会引起瑞利散射，可见光波段的透过率会往下走。所以评价一个抗原子氧封装方案，不能只看剥蚀率，还得看同等剂量下的透光衰减曲线。这才是“封装”和“防护”的区别——防护是别被啃穿，封装是别被啃穿的同时光还能透过去。
