5G基站PCB屏蔽散热一体化：防静电PI镀铝打孔膜孔径/排布设计规范

随着5G技术的快速发展，基站的建设和应用日益普及，其对高性能印刷电路板（PCB）的需求也日益增长。5G基站PCB在高速信号传输的同时，面临着屏蔽和散热的双重挑战。防静电PI镀铝打孔膜作为一种新型的屏蔽散热一体化解决方案，其孔径和排布设计规范对于提升PCB的性能至关重要。以下是对这一设计规范的详细解析。

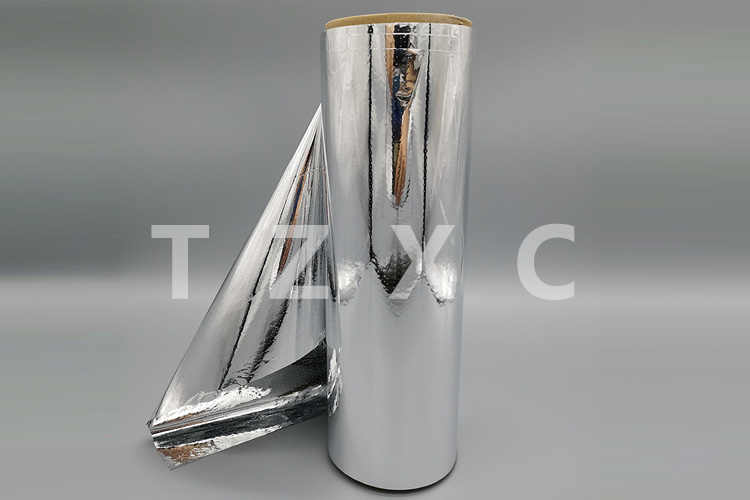

防静电PI镀铝打孔膜结合了聚酰亚胺（PI）的耐高温性能和铝的优良导电性，通过打孔技术，实现了电磁屏蔽和散热的一体化。在设计这种屏蔽散热膜时，孔径和排布的合理性直接影响到PCB的屏蔽效果和散热效率。

孔径大小是决定屏蔽效果和散热性能的关键因素。孔径过大，虽然有利于散热，但会降低电磁屏蔽的效果；孔径过小，则可能导致散热不足。一般而言，孔径应在0.1mm至0.5mm之间，具体大小需根据5G基站PCB的实际工作频率、功率和散热需求来确定。通过仿真分析和实验验证，可以找到最佳的孔径尺寸。

孔的排布方式对屏蔽和散热效果同样有着显著影响。合理的排布应确保孔与孔之间的距离均匀，避免形成散热死角和电磁泄漏。常见的排布方式有三角形、正方形和六边形等。其中，六边形排布因其较高的空间利用率和均匀的散热特性而被广泛应用。排布的密度应根据PCB的散热要求和电磁屏蔽标准来调整。

在设计规范中，还应考虑孔的形状，圆形孔具有较高的强度和均匀的散热性能，是常用的孔形状。特殊情况下，可根据需要选择异形孔。为了防止静电积累和改善散热效果，孔的边缘应进行圆滑处理，避免尖锐角落。

在多层PCB设计中，防静电PI镀铝打孔膜的位置和层数也需要精心设计，以实现最佳的屏蔽和散热效果。设计时还需考虑PCB工作环境，如湿度、温度等因素，确保屏蔽散热膜在不同环境下都能稳定工作。

防静电PI镀铝打孔膜的孔径和排布设计规范是5G基站PCB屏蔽散热一体化技术的重要组成部分。通过精确的设计和优化，可以显著提升PCB的性能，保障5G基站的稳定运行。随着5G技术的不断进步，这一设计规范将不断完善，为高性能PCB的设计和生产提供强有力的支持。
