超薄化PI屏蔽膜技术趋势8μm以下材料如何实现EMI屏蔽效能？

在当今电子设备高度集成化的时代，电磁干扰（EMI）问题日益突出。为了确保电子设备的正常工作和信号的稳定性，EMI屏蔽材料的应用变得至关重要。其中，聚酰亚胺（PI）屏蔽膜因其优异的耐热性、机械强度和电绝缘性而备受关注。近年来，超薄化PI屏蔽膜技术逐渐成为发展趋势，特别是8μm以下的材料，在实现高效EMI屏蔽方面展现出了巨大的潜力。那么，这些超薄化的PI屏蔽膜是如何实现如此出色的EMI屏蔽效能的呢？

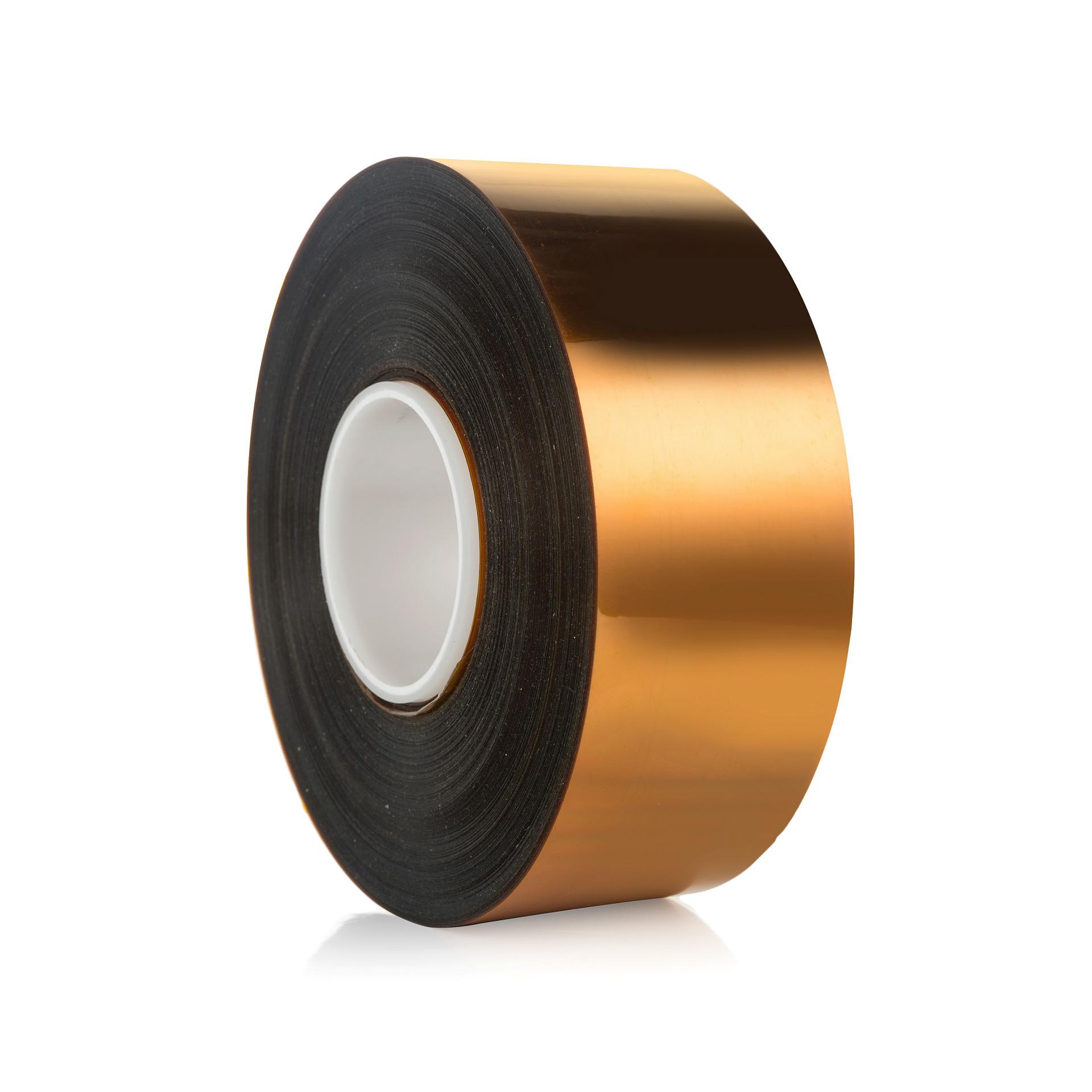

PI屏蔽膜的超薄化设计主要通过先进的制造工艺实现。传统的PI屏蔽膜通常采用层压或涂布工艺，而超薄化的PI屏蔽膜则更多地采用真空沉积、溅射等方法，将铜、镍等金属直接沉积在PI基材上，形成一层连续的金属导电层。这种工艺能够精确控制金属层的厚度，实现8μm以下的超薄化设计。

超薄化的PI屏蔽膜之所以能够实现高效的EMI屏蔽效能，主要归功于以下几个方面。首先，金属导电层的高导电性能够有效地反射和吸收电磁波，阻止其传播。其次，PI基材的优异的耐热性和机械强度能够保证屏蔽膜在高温、高湿等恶劣环境下保持稳定的性能。此外，超薄化的设计还能够降低屏蔽膜的重量和体积，便于在各种电子设备中应用。

除了上述优点外，超薄化的PI屏蔽膜还具有优异的加工性能。它可以根据不同的应用需求，进行冲压、裁剪、模切等加工，方便地集成到各种电子设备中。同时，这种材料还具有良好的环境友好性，符合当前绿色环保的发展趋势。

随着电子设备向更高频率、更小体积的方向发展，对EMI屏蔽材料的要求也越来越高。超薄化PI屏蔽膜技术的不断进步，为电子设备提供了更加高效、轻便的EMI屏蔽解决方案。未来，随着技术的不断突破，相信超薄化PI屏蔽膜将在更多的应用领域发挥重要作用，为电子设备的小型化、高性能化提供有力支持。
